Cabezal angular a engranajes

Cabezal angular a engranajes

Aplicaciones

Complemento necesario para bomba turbina vertical equipada con motor diesel estacionario

  • Riego
  • Extracción de agua de río / lago
  • Equipos contra incendio

Datos útiles

  • Potencia: 110HP a 1750 r.p.m.
  • Construcción.

Engranajes:

Tallado cónico helicoidal. Fabricados en acero cromo-níquel con tratamiento térmico para suministrarle la dureza requerida y obtener alta resistencia al desgaste. Existe una variante de juegos de engranajes con distintas relaciones, a los efectos de aprovechar el punto de mejor rendimiento del motor.

Ejes vertical y horizontal:

Fabricados en acero cromo-níquel con tratamiento térmico para alcanzar alta resistencia a la torsión.

Rodamientos:

De marcas reconocidas tipo contacto angular colocado en “O”, es decir en pares de contacto angular opuestos para absorber las cargas axiales en ambos sentidos

Cuerpo del cabezal:

De fundición gris de diseño robusto.

Sistema NO-RETROCESO:

Impide el giro inverso de la bomba cuando cesa la acción de bombeo.

Refrigeración:

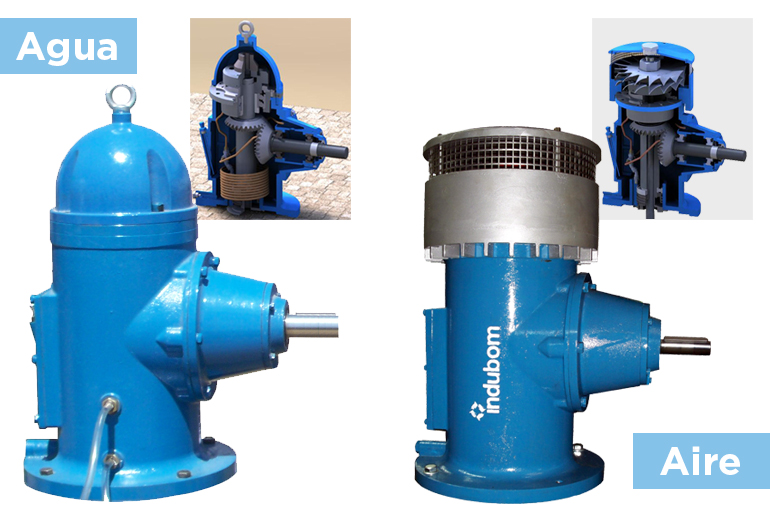

Se fabrican en dos variantes:

  • Refrigerado por agua: consiste en una serpentina ubicada en el “carter” del cabezal por la que se hace circular parte del agua bombeada. Por este medio se logra mantener la temperatura del aceite por debajo de los rangos establecidos lo que asegura el mantenimiento de las características lubricantes en forma continua.
  • Refrigerado por aire: consiste en un doble ventilador que gira solidario con el eje, cubierto por un cabezal fundido en aluminio por el que ingresa el aire desplazándolo de manera axial, a través de una serie de aletas, refrigerando el cuerpo del cabezal.
